NP0 højspændingskeramiske diskkondensatorer
HVRTION NP0 (C0G) højspændingskeramiske diskkondensatorer er designet til præcisions elektroniske og-højspændingskredsløb, der kræver enestående kapacitansstabilitet, ultra-lavt dielektrisk tab og fremragende frekvensydelse. NP0-kondensatorer, der er fremstillet af klasse I keramiske dielektriske materialer, udviser praktisk talt ingen kapacitansændring over temperatur, hvilket gør dem til det foretrukne valg til krævende industrielle, medicinske, RF- og videnskabelige applikationer.
Vores NP0-serie kombinerer præcis elektrisk ydeevne med høj isoleringsmodstand og epoxyindkapsling, hvilket sikrer pålidelig drift i barske miljøer.
Produktegenskaber
* Ultra-stabil NP0 (C0G) dielektrisk

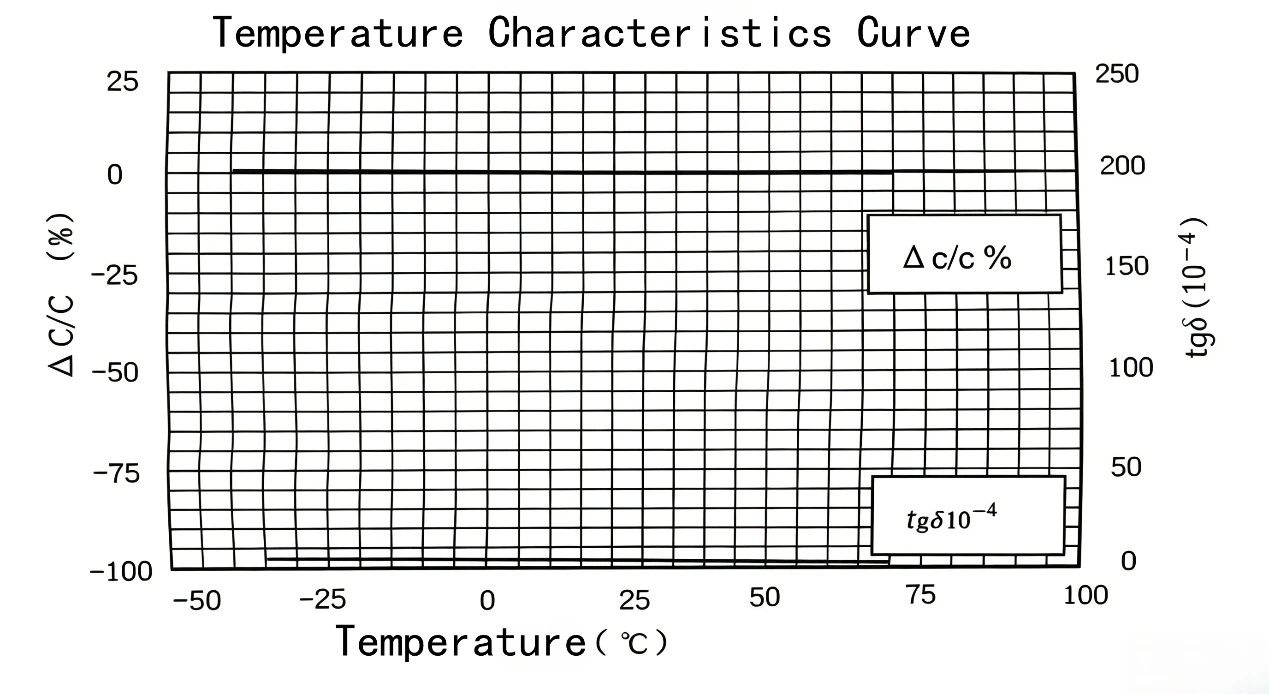

* Tæt på-nul temperaturkoefficient (0 ±30 ppm/grad)
* Ekstremt lavt dielektrisk tab
* Høj isoleringsmodstand
* Fremragende høj-frekvensegenskaber
* Lav ældningshastighed
* Høj Q-faktor
* Epoxyharpiksindkapsling
* Fugt- og korrosionsbestandighed
* RoHS-kompatibel
Tekniske specifikationer
|
Parameter |
Specifikation |
|
Produktserie |
NP0 højspændingskeramisk diskkondensator |
|
Nominel spænding |
2kV-3kV |
|
Kapacitansområde |
100pF-200pF |
|
Dielektrisk materiale |
NP0 (C0G) |
|
Kapacitans Tolerance |
±10% |
|
Driftstemperatur |
-25 grader til +85 grader |
|
Monteringstype |
Radial ledning (gennem hul) |
|
Pakke |
Epoxy indkapsling |
Tilgængelige modeller
|
Ingen. |
Type |
Nominel kapacitet |
Nominel spænding |
Dielektrisk tab |
Pakke |
Tilladt kapacitetsafvigelse |
Temp. Koefficient |
Temp. Rækkevidde |
Dimension (mm) |
Bredde(mm) |
Monteringstype (tilslut-til) |
|
1 |
NP03KV101K |
100PF |
3KV |
NP0 |
Epoxy indkapsling |
±10% |
C0G,NP0 |
-25 grader -+85 grader |
21.0*5.0 |
5 |
|
|
NP02KV201K |
200PF |
2KV |
NP0 |
Epoxy indkapsling |
±10% |
C0G,NP0 |
-25 grader -+85 grader |
21.0*4.5 |
4.5 |
|

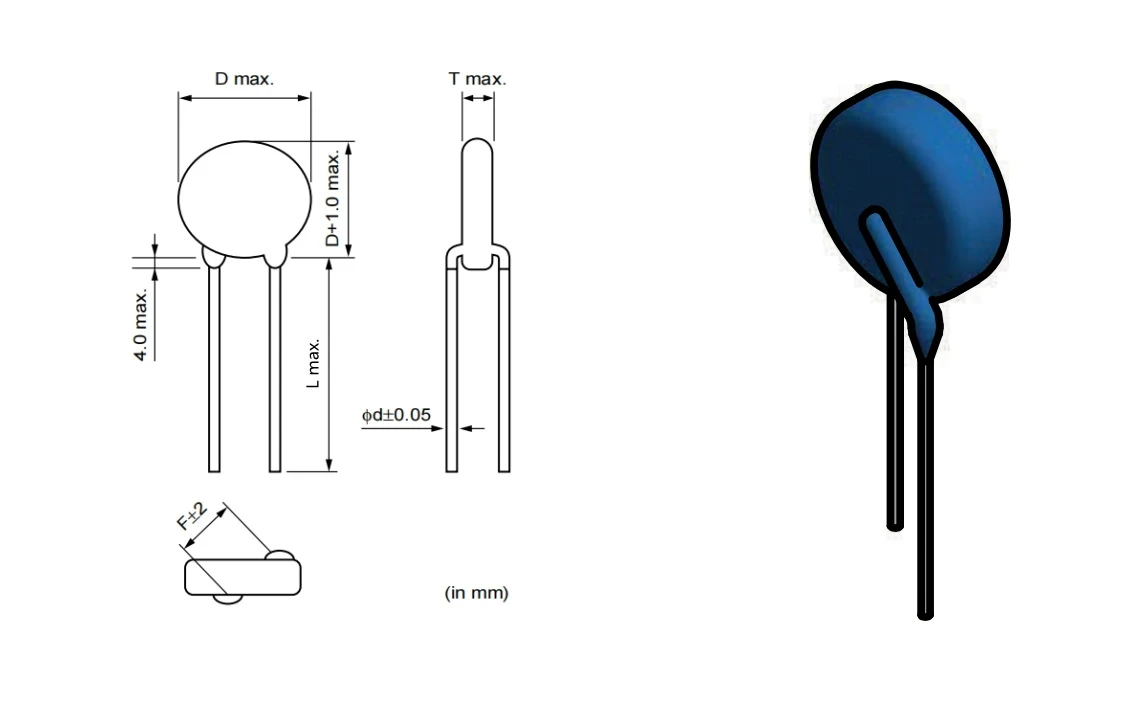

Type |
Dmax (mm) |
Tmax (mm) |
Lmax (mm) |
F±2(mm) |
d(mm) |
|
NP03KV101K |
21.5 |
5.0 |
35.0 |
12.7 |
1.0 |
|
NP02KV201K |
20.0 |
4.5 |
35.0 |
12.7 |
1.0 |
Ansøgninger
* Præcisionsmåleudstyr
* RF strømkredsløb
* Medicinsk elektronik
* Laboratorieinstrumenter
* Oscillatorkredsløb
* Resonanskredsløb
* Højfrekvent udstyr
* Signalkobling
* Højspændingsdetektorer
* Videnskabelige instrumenter
Hvorfor vælge NP0 Dielektrisk?
Sammenlignet med Klasse II keramiske kondensatorer tilbyder NP0 (C0G):
* Fremragende kapacitansstabilitet
* Ingen signifikant ældning af kapacitansen
* Minimal temperaturforskydning
* Lav elektrisk støj
* Fremragende høj-ydeevne
* Overlegen lang-pålidelighed
Disse egenskaber gør NP0-kondensatorer til den ideelle løsning til præcision og høj-højfrekvente-højspændingsapplikationer.
OEM & Custom Services
HVRTION giver tilpassede:
* Kapacitansværdier
* Spændingsværdier
* Ledningsafstand
* Blylængde
* Diskens dimensioner
* Epoxy farver
* Logo tryk
* Emballageløsninger
