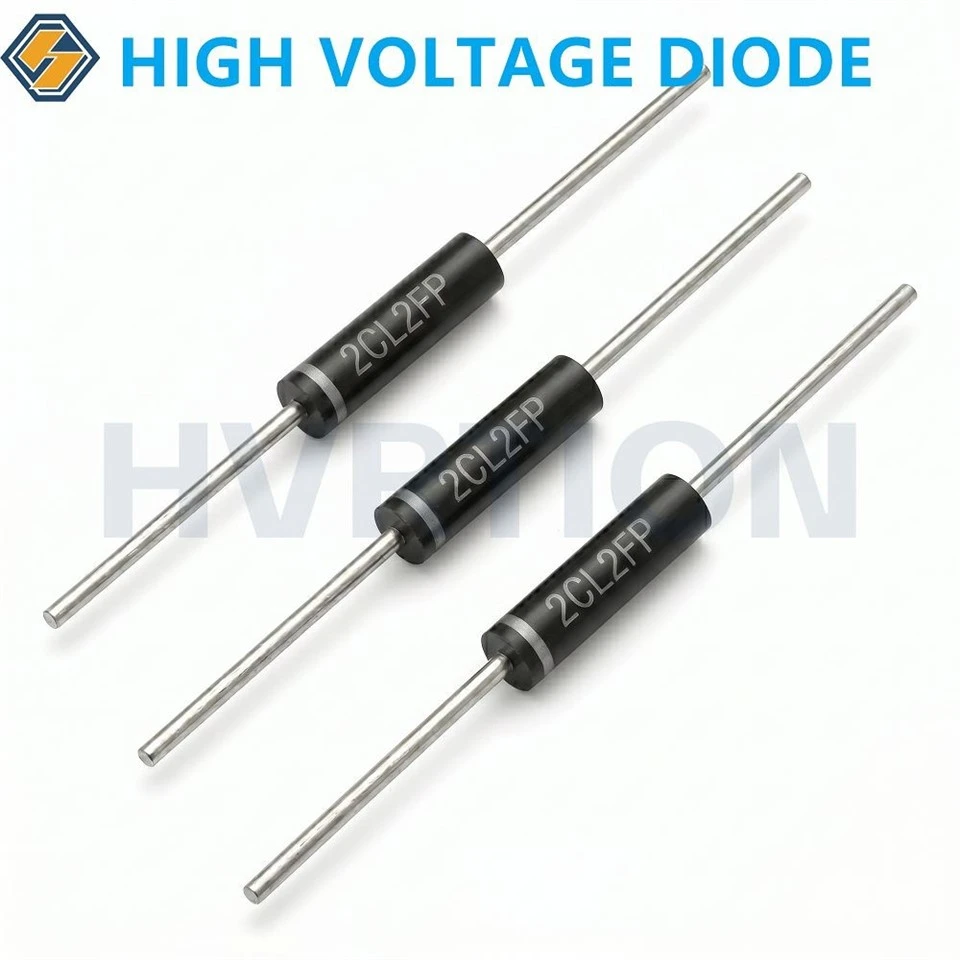

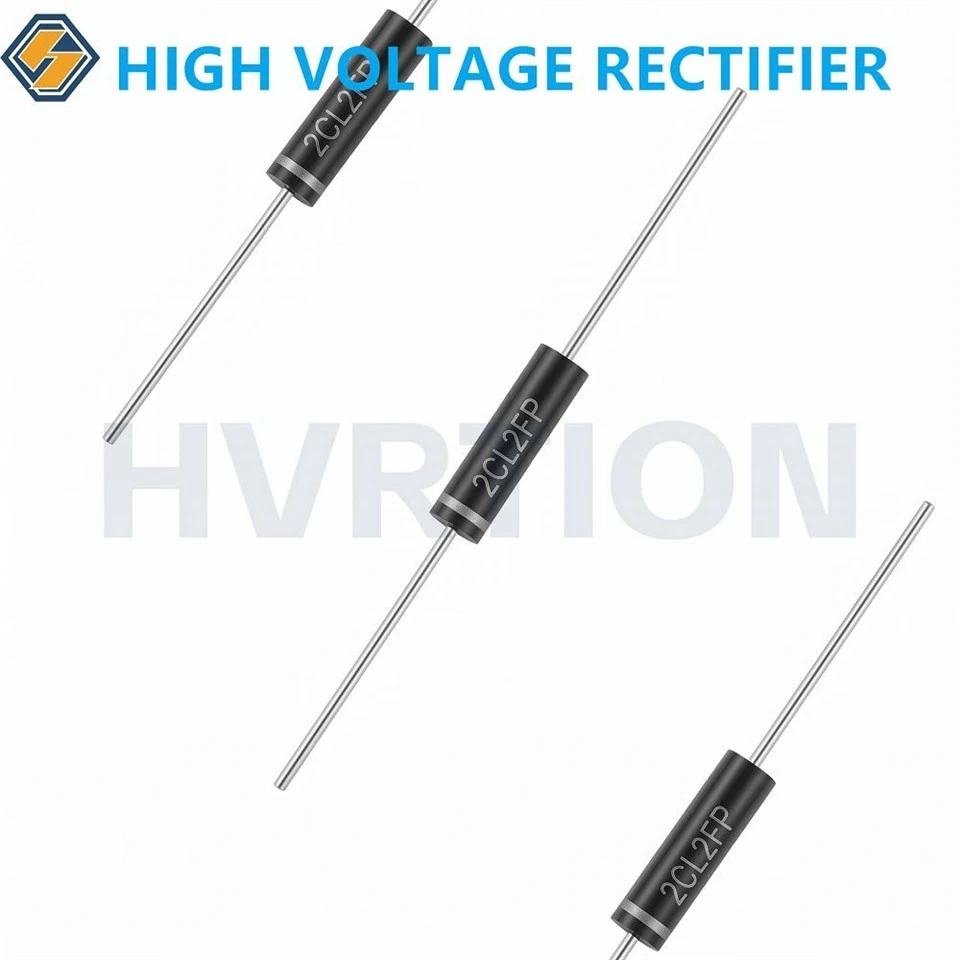

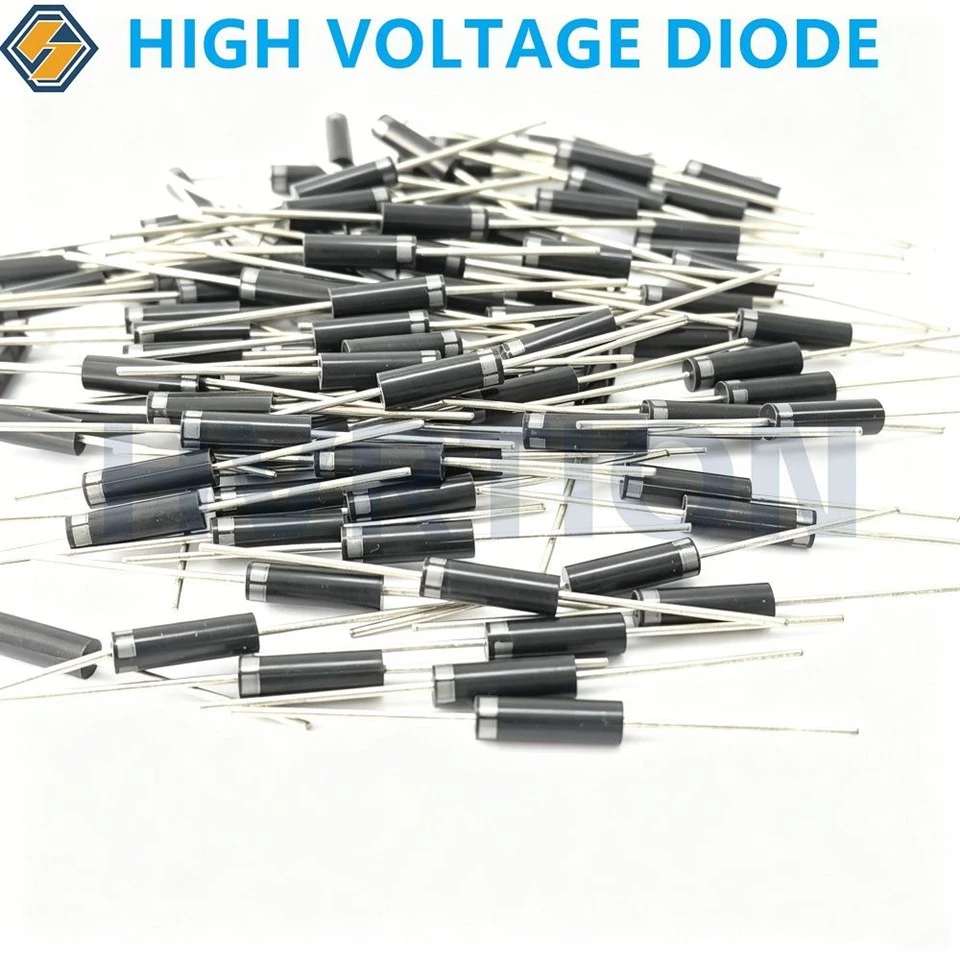

Produktoversigt
De2CL2F-serienfra HVRTION repræsenterer en familie af høj-højtydende højspændingsdioder, der er designet til at opfylde de strenge krav til moderne strømkonvertering, medicinsk billedbehandling, industriel behandling og pulserende strømapplikationer. Dækker et bredt spændingsområde fra4KV til 35KVog gennemsnitlige fremadgående strømme fra100mA, disse dioder leverer100ns omvendt restitutionstidmed usædvanlig lav lækstrøm, hvilket muliggør høj-drift med minimale tab.
Serieoversigt
|
Type |
Nominelle værdier |
Temp. Tilstand |
Elektrisk egenskab |
Dimension |
|||||
|
VRRM |
HVIS(AV) |
IFSM |
Tj |
Tstg |
VF |
IR1 |
Trr |
φlegeme*L, φbly |
|
|
[HVIS=100mA] |
[VR=VRRM] |
||||||||
|
KV |
mA |
A |
grad |
grad |
V |
μA |
μS |
mm |
|
|
2CL2FD |
4 |
100 |
10 |
120 |
-40~+120 |
13 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FE |
6 |
100 |
10 |
120 |
-40~+120 |
18 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FF |
8 |
100 |
10 |
120 |
-40~+120 |
16 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FG |
10 |
100 |
10 |
120 |
-40~+120 |
18 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FH |
12 |
100 |
10 |
120 |
-40~+120 |
20 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FJ |
15 |
100 |
10 |
120 |
-40~+120 |
24 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FK |
10 |
100 |
10 |
120 |
-40~+120 |
22 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|

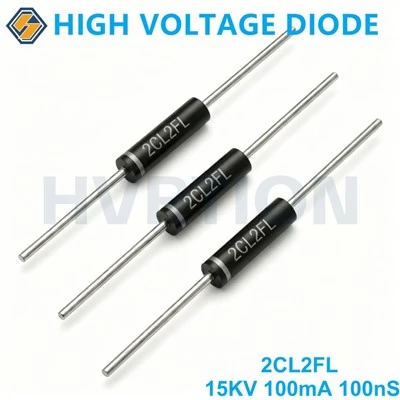

2CL2FL |
15 |
100 |
10 |
120 |
-40~+120 |
26 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FM |
20 |
100 |
10 |
120 |
-40~+120 |
35 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FP |
30 |
100 |
10 |
120 |
-40~+120 |
45 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FR |
35 |
100 |
10 |
120 |
-40~+120 |
50 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
Pakkens dispositionsdimensioner |
|
|
|
• Sag: Formstøbt plastikhus • Epoxy opfylder UL 94V-0 brændbarhedsklassificering • Polaritet: Farvebånd angiver katodeenden |
Nøglefunktioner
Bred spændings- og strømportefølje
- VRRM-område:4KV til 35KV – dækker lav-, mellem- og højspændingskrav
- IF(AV) muligheder:100mA – fleksibel til kredsløb med lav-effekt til medium-effekt
- Én serie erstatter flere diskrete dioder, hvilket forenkler lagerbeholdning og design
Ultra-hurtig gendannelse (TRR=100ns)
- Omvendt restitutionstid på0,1μS (100 ns) enables efficient high-frequency switching (>50 kHz)
- Reducerer koblingstab og omvendt gendannelsesdissipation markant
- Ideel til flyback-, fremad- og resonanskonvertere, der arbejder ved højspænding
Meget lav lækstrøm
- IR =2μAved 25 grader
- Minimerer standby-strømforbrug og varmeudvikling
- Forlænger systemets levetid i kontinuerlige-højspændingsforspændingsapplikationer
Høj spændingsstrømkapacitet
- IFSM =10A(enkelt cyklus) – fremragende startstrømtolerance under opstart- eller fejlhændelser
- Robust mod belastningstransienter og kondensatoropladningsstød
Lavt fremadgående spændingsfald
- VFM spænder fra13V til 50Vafhængig af spænding og strøm
- Reducerer ledningstab, især i ensrettere med høj-driftscyklus
Høj krydstemperatur (Tj=120 grad)
- Pålidelig drift ved høje omgivelsestemperaturer
- Velegnet til lukkede eller dårligt ventilerede indhegninger
Kompakt aksial ledningspakke
- Ensartet kropsstørrelse: φ4,2×15 mm, bly φ0,8 mm
- Nemt fald-i erstatning for standard højspændingsaksiale dioder
- Kompatibel med automatiserede indførings- og bølgeloddeprocesser
Miljøvenlig
- RoHS-kompatibel, bly-fri og halogen-fri epoxystøbning
- Opfylder internationale miljøstandarder
Tekniske fordele på et blik
|
Parameter |
Værdi |
|
Repetitive Peak Reverse Voltage (VRRM) |
4KV – 35KV |
|
Gennemsnitlig fremadgående strøm (IF(AV)) |
100mA |
|
Peak Forward Surge Current (IFSM) |
10A (enkelt ikke-gentagende) |
|
Omvendt gendannelsestid (Trr) |
100 ns typisk |
|
Omvendt lækage (25 grader) |
2μA |
|
Junction Temperatur Max (Tj) |
120 grader |
|
Pakkestil |
Aksial ledning |
|
Isoleret krop |
Epoxy med høj varmeledningsevne |
Ansøgninger
2CL2F-serien er det første valg for ingeniører, der designer:
Medicinsk og billeddannende udstyr
- Røntgengeneratorer og CT-scanner højspændingsstrømforsyninger
- Defibrillator opladningskredsløb
- Medicinske laserstrømsystemer
Industrielle-strømforsyninger med høj spænding
- Elektrostatiske udskillere (luftforureningskontrol)
- Elektrostatiske pulverlakeringssystemer
- Højspændingstestudstyr (HIPOT testere)
- Iongeneratorer og statiske eliminatorer
Pulserende strøm og lasere
- Solid-laserdrivere
- Radar modulatorer
- Marx-generatorer og pulsdannende netværk
Strømelektronik
- Højfrekvente højspændings-SMPS (flyback, boost, cuk-konvertere)
- Kondensatoropladningsstrømforsyninger (CCPS)
- Højspændings DC-DC-konvertere til industrielle styringer
Forskning og videnskabelig instrumentering
- Partikelacceleratorer
- Massespektrometre
- Elektronstråle strømforsyninger
Forsvar og rumfart
- Radar højspænding ensretning
- Avionics strømforsyninger
- Missilstyringssystemer
Kvalitet og pålidelighed
- Fremstillet underISO9001:2015certificeret anlæg
- 100 % overspændings- og omvendt spændingstest pr. batch
- Langsigtede-pålidelighedsdata er tilgængelige efter anmodning
- Ledetider: Prøvelager tilgængelig, produktionstid 2-4 uger
Bestillingsinformation
|
Bestillingskode |
VRRM |
HVIS(AV) |
Pakke |
|
2CL2FD |
4KV |
100mA |
Aksial φ4,2×15mm |
|
2CL2FE |
6KV |
100mA |
Aksial φ4,2×15mm |
|
2CL2FF |
8KV |
100mA |
Aksial φ4,2×15mm |
|
2CL2FG |
10KV |
100mA |
Aksial φ4,2×15mm |
|
2CL2FH |
12KV |
100mA |
Aksial φ4,2×15mm |
|
2CL2FJ |
15KV |
100mA |
Aksial φ4,2×15mm |
|
2CL2FK |
10KV |
100mA |
Aksial φ4,2×15mm |
|
2CL2FL |
15KV |
100mA |
Aksial φ4,2×15mm |
|
2CL2FM |
20KV |
100mA |
Aksial φ4,2×15mm |
|
2CL2FP |
30KV |
100mA |
Aksial φ4,2×15mm |
|
2CL2FR |
35KV |
100mA |
Aksial φ4,2×15mm |
Minimum ordremængde: 1000 stk pr. model (ingeniørprøver tilgængelig fra 10 stk)
Download ressourcer
- Datablad – 2CL2F-serien (PDF)
- Anvendelsesnote: Højspændingsensretterdesign
- RoHS-overensstemmelsescertifikat
Få et tilbud eller anmod om prøver
Kontakt vores højspændingsdiodespecialister for prisfastsættelse, leveringstider eller teknisk rådgivning. For tilpassede spændings-/strømværdier eller speciel ledningsformning, forhør venligst.
