Produktoversigt
CL-350mA-serien tilbyder et omfattende udvalg afhurtig gendannelsesdioderdesignet til applikationer, der kræver høj blokeringsspænding, moderat fremadgående strøm (350mA) og ekstremt kort reverseringstid (0,1μs). Med spændingsmærker fra8KV til 15KV, sikrer disse dioder effektiv omskiftning og lavt strømtab. Aksiale blypakker velegnet til automatisk indføring, velegnet til mikrobølgeovne, laserstrømforsyninger, røntgengeneratorer og industrielt HV-udstyr. Pålidelige aksiale blypakker. Direkte fra fabrikken.
Nøglefunktioner
Høj blokeringsspænding– VRRM: 8KV ~ 15KV
Fremstrøm– IF(AV): 350mA
Spidsbølgestrøm– IFSM: 15A (ikke-gentagende),30A for CL05-15S
Ultra-hurtig restitutionstid– trr: 0,1μs (0,15μs for CL05-15S)
Lavt fremadgående spændingsfald– VF max fra 12V til 40V @ IFM=350mA
Lav omvendt lækage– IR1: 5μA @ VRRM, Ta=25 grad
Driftspunktstemperatur– Tj: 130 grader
Opbevaringstemperatur– Tstg: -40 grader ~ +130 grader, -40 grader ~+160 grader for CL05-15S
RoHS-kompatibel, bly-fri finish
Ansøgninger
- Mikrobølgeovn højspænding ensretter
- Højspændingsstrømforsyninger til laser og plasma
- X-strålegeneratorer og medicinsk udstyr
- Elektrostatiske præcipitatorer (ESP)
- Kopimaskiner/laserprintere
- HV-multiplikatorer og kondensatoropladningskredsløb
Elektriske egenskaber og dimensioner
|
Type |
Nominelle værdier |
Temp. Tilstand |
Elektrisk egenskab |
Dimension |
|||||
|
VRRM |
HVIS(AV) |
IFSM |
Tj |
Tstg |
VF |
IR1 |
Trr |
φlegeme*L, φbly |
|
|
[IFM=350mA] |
[VR=VRRM] |
||||||||
|
KV |
mA |
A |
grad |
grad |
V |
μA |
μS |
mm |
|
|

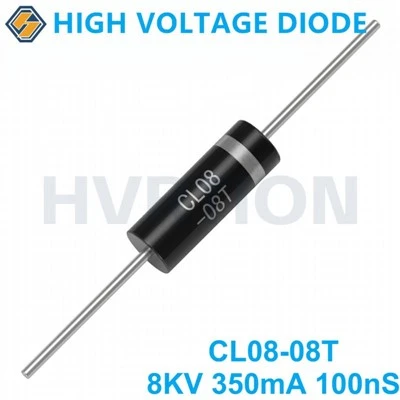

CL08-08T |
8 |
350 |
15 |
130 |
-40~+130 |
16 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|
CL08-08 |
8 |
350 |
15 |
130 |
-40~+130 |
12 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|
CL08-09 |
9 |
350 |
15 |
130 |
-40~+130 |
13 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|
CL08-10T |
10 |
350 |
15 |
130 |
-40~+130 |
21 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|

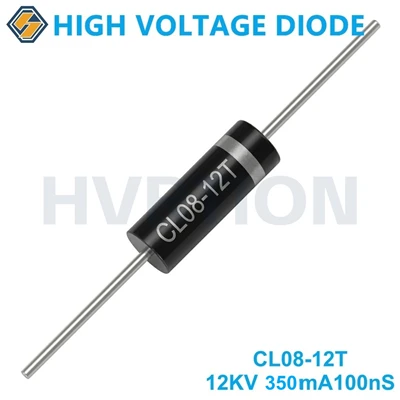

CL08-12T |
12 |
350 |
15 |
130 |
-40~+130 |
22 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|
CL08-08C |
8 |
350 |
15 |
130 |
-40~+130 |
13 |
5 |
0.1 |
Φ4.5*15/Φ1.0 |
|

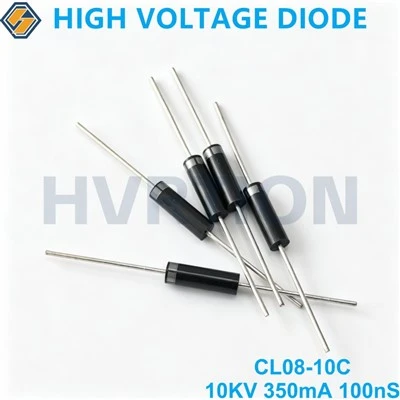

CL08-10C |
10 |
350 |
15 |
130 |
-40~+130 |
21 |
5 |
0.1 |
Φ4.5*15/Φ1.0 |
|
CL05-15S |
15 |
350 |
40 |
160 |
-40~+160 |
50 |
5 |
0.15 |
Φ4.5*15/Φ1.2 |
*Alle værdier er maksimale vurderinger, medmindre andet er angivet (Ta=25 grad).
Mekaniske data
- Pakke: Formstøbt plast, UL94V-0 klassificeret
- Polaritet: Katodebånd mærket
- Montering: Aksialledning
Bestillingsinformation
Emballage:Bulk (200 stk/pose). MOQ kan forhandles.
Hvorfor vælge denne serie?
- Dokumenteret pålidelighedtil kontinuerlig højspændingsdrift
- Hurtig bedringreducerer koblingstab i højfrekvente kredsløb
- Bredt spændingsudvalg– match nøjagtige behov uden over-engineering
- Flere mekaniske konfigurationer– passer til forskellige PCB-layouts
- Direkte udskiftningtil almindelige HV-ensretter varenumre
Teknisk support
Kontakt vores team for spændings-/strømklassifikationer ud over standardserier (brugerdefinerede HV-enheder tilgængelige).
