Beskrivelse
Høj strøm (500mA), hurtig genopretning, flere pakkemuligheder – udviklet til højspændingssystemer med høj effekt
CL-500mA-serien fra HVRTION er en højtydende familie af højspændingsdioder med hurtig genopretning designet til applikationer, der kræver høj fremadgående strøm (500mA), hurtig omskiftning (Trr ned til 100ns) og fremragende overspændingstolerance (op til 30A). CL-500mA-serien dækker spændinger fra 8KV til 20KV og leverer pålidelig ensretning til højeffekts røntgengeneratorer, industrielle lasere, kondensatoropladningssystemer og højfrekvente strømforsyninger. Fire modeller tilbyder fleksibilitet i pakkestørrelse og elektriske egenskaber for at matche forskellige designkrav.
Serieoversigt – modeller og nøgleparametre
|
Type |
Nominelle værdier |
Temp. Tilstand |
Elektrisk egenskab |
||||||||
|
VRRM |
HVIS(AV) |
IFSM |
Tj |
Tstg |
VFM |
IRRM1 |
IRRM2 Ta=100grad |
Trr
|
Dimension |
||
|
VRM=VRRM |
|||||||||||
|
KV |
mA |
A |
grad |
grad |
V |
uA |
os |
mm |
|||
|

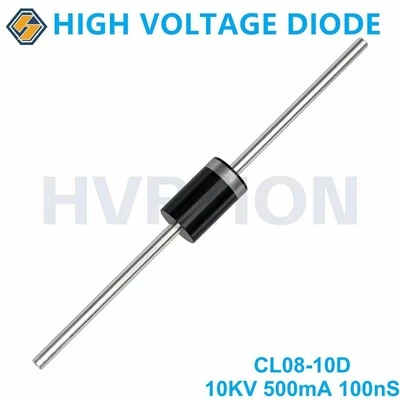

CL08-10D |
10 |
500 |
30 |
130 |
-40~130 |
21 |
5 |
50 |
0.1 |
Φ5*9/Φ1.2 |
|
|

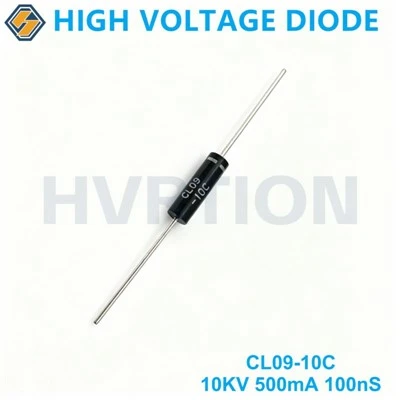

CL09-10C |
10 |
500 |
15 |
130 |
-40~130 |
20 |
5 |
50 |
0.1 |
Φ4.5*15/Φ1.0 |
|
|
CL05-15T |
15 |
500 |
30 |
130 |
-40~130 |
30 |
5 |
50 |
0.1 |
φ7.5*22/Φ1.2 |
|
|
CL05-16C |
16 |
500 |
30 |
130 |
-40~130 |
35 |
5 |
50 |
0.1 |
Φ4.2*15/Φ0.8 |
|
|

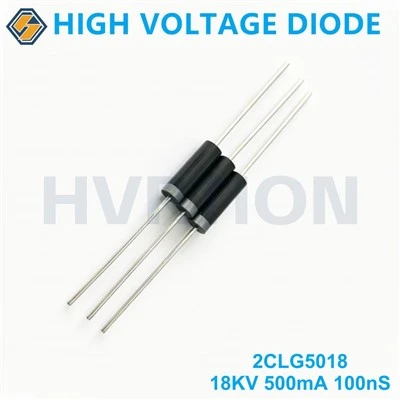

CL05-18C |
18 |
500 |
30 |
130 |
-40~130 |
36 |
5 |
50 |
0.1 |
Φ4.2*15/Φ0.8 |
|
|
RTH-20 |
20 |
500 |
30 |
130 |
-40~130 |
28 |
10 |
20.5 |
0.1 |
φ7.5*22/Φ1.2 |
|
|
CL09-08G |
8 |
450 |
20 |
130 |
-40~130 |
11 |
5 |
50 |
0.15 |
φ7.5*22/Φ1.2 |
|
|
CL09-15G |
15 |
600 |
20 |
150 |
-40~150 |
19.8 |
5 |
50 |
0.12 |
φ7.5*22/Φ1.2 |
|
|
CL50-10H |
10 |
500 |
20 |
150 |
-55~150 |
15 |
5 |
50 |
0.04 |
φ7.5*22/Φ1.2 |
|
|
CL50-15H |
15 |
500 |
20 |
150 |
-55~150 |
23 |
5 |
50 |
0.04 |
φ7.5*22/Φ1.2 |
|
Nøglefunktioner
Høj fremadgående strøm – 500mA
Brancheførende 500mA strømmærke for højspændingsdioder i dette spændingsområde
Bredt spændingsområde
Én familie til flere højeffektapplikationer
Hurtig genopretning – 40-100 ns
Reducerer koblingstab og forbedrer effektiviteten
Meget lav lækstrøm – 5µA ved 25 grader
Minimerer standby-strøm og varmeudvikling
Høj spændingsstrømkapacitet – op til 30A
Enestående starthåndtering til kondensatoropladning og pulserende belastninger
Lavt fremadgående spændingsfald
Reducerer ledningstab i ensrettere med høj arbejdscyklus
Flere pakkemuligheder – Designfleksibilitet
Alle pakker RoHS-kompatible og kompatible med automatiseret samling
RoHS & REACH kompatibel
Miljøvenlig, blyfri epoxyindkapsling
Applikationer – Hvor skal CL-500mA-serien bruges
CL-500-serien er designet til systemer med høj spænding, høj strøm (500mA), der kræver hurtig genopretning, lav lækage og robust overspændingshåndtering.
Røntgen og medicinsk billeddannelse (høj effekt)
Højspændingsretificering i højeffekt røntgengeneratorer, CT-scannere og angiografisystemer
500mA strømkapacitet understøtter høj mA røntgenrør
Lav lækage sikrer stabil output og patientsikkerhed
Solid-state laserdrivere (høj effekt)
40-100 ns hurtig gendannelse muliggør skarpe pulskanter til laserdioder med høj effekt
30A overspænding modstår kondensatorafladningshændelser
Ideel til industriel laserskæring, svejsning og medicinske lasere
Industrielle højspændingsstrømforsyninger
Elektrostatiske udskillere til store kraftværker – 500mA understøtter store systemer
Elektrostatisk pulverlakeringsudstyr
Højspændingstestere (HIPOT) med mulighed for hurtig opladning
Kondensatoropladningsstrømforsyninger (CCPS)
30A overspændingskapacitet er afgørende for opladning af store kondensatorbanker
20KV-klassificering velegnet til pulserende strømsystemer, defibrillatorer, radarmodulatorer
Højfrekvente højspændingsomformere
40-100nS muliggør høj koblingsfrekvens
500mA tillader dioder brugt i barske tilstande med flyback, boost og resonant topologi
Elektronstråle- og ionstrålestrømforsyninger
Pålidelig ensretning til e-beam svejsere, sterilisatorer og ionimplantatører
Forsvars- og radarsystemer
Høj strøm, højspænding ensretter til radarmodulatorer og flyelektronik strømforsyninger
Sekundære applikationer
Massespektrometre
Partikelacceleratorer (hjælpeforsyninger)
Højspændings DC-DC-konvertere til industrielle styringer
Instrumentering til olieefterforskning (højspændingsforspænding)
Kvalitet og pålidelighed
100% elektrisk test– VRRM, VF, IR og Trr verificeret pr. enhed
Blyfri-og RoHS-kompatibel– ingen farlige stoffer
Leveringstid
Tekniske prøver:1-3 hverdage (lagerafhængig)
Produktionsmængder:2-4 uger
Pakning
- Bulk (200 stk pr. polypose)
Hvorfor vælge CL-500mA-serien?
|
Fordel |
Fordel |
|
500mA strømstyrke |
Højest i sin spændingsklasse – leverer op til 10W+ ensrettet effekt |
|
30A overspændingskapacitet |
Fremragende til kondensatoropladning og pulserende belastninger |
|
100ns ultra-hurtig genopretning |
Muliggør højfrekvensdrift op til 150kHz |
|
5µA ultra-lav lækage |
Minimerer standbytab og opvarmning |
|
20KV maksimal spænding |
Velegnet til de fleste industrielle og medicinske systemer med høj effekt |
|
Flere pakkestørrelser |
Vælg kompakt for plads eller stor for 20KV krybning |
|
Lav fremadspænding |
Høj effektivitet |
Anmod om en gratis prøve eller få et tilbud
Klar til at teste CL-500mA-serien i dit design? Kontakt HVRTIONs højspændingsdiodeeksperter.
