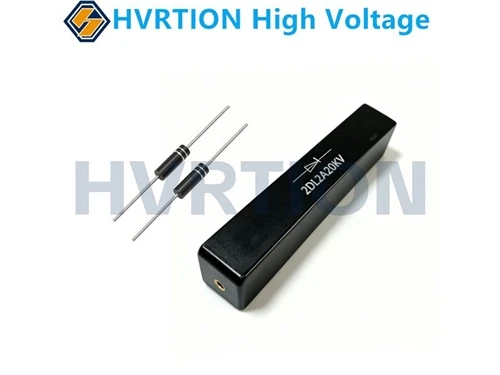

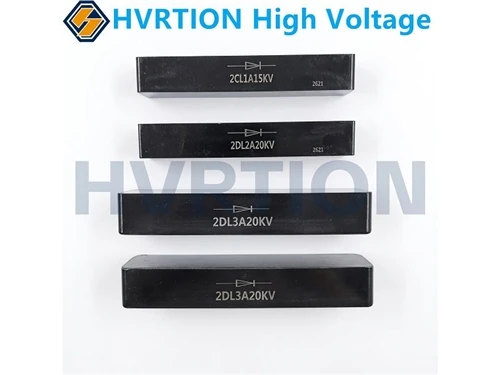

Derfor kan optimering af Trr i chipdesign opgives, og alle kræfter kan fokuseres på at øge det effektive chipareal. Et større chipareal betyder lavere strømtæthed, mere ensartet varmefordeling på chipoverfladen og lavere junction-for at-tilfælde termisk modstand ved den samme mærkestrøm. Tager man CL01-12-seriens strømfrekvens højspændingsdiode som et eksempel, ved en 12kV-modstandsspænding og en nominel strøm på 350mA er den typiske VF ca. 12V, og ledningseffekten er ca. 4,2W.
For den samme modstå spænding kan den hurtige gendannelsesversion, for at reducere Trr til under 100ns gennem dopingrekombinationscentre, dog have en VF, der stiger til 15V eller endnu højere, hvilket resulterer i en effekttabsforskel på næsten 30% ved de samme 350mA. For en industriel støvopsamlerstrømforsyning, der kører 16 timer om dagen, 365 dage om året, akkumuleres denne 30 % effektafledningsforskel til et betydeligt beløb i elomkostninger. Under den samme nominelle strøm er chipområdet i strømfrekvensversionen normalt 30% til 50% større end for den hurtige gendannelsesversion. Dette er den grundlæggende årsag til, at den kan bære den samme strøm med et lavere VF - større areal, lavere strømtæthed og mere fuldstændig konduktansmodulationseffekt.
