Funktioner
- Højspændingsområde: 10KV til 30KV
- Aktuelle muligheder: 20mA
- Ultra-hurtig genopretningstid: 100nS (typisk)
- Lavt fremadgående spændingsfald og lav omvendt lækstrøm
- Kompakt epoxypakke med høj-højspænding med fremragende isolering
- Bredt driftstemperaturområde, høj pålidelighed og stærk overspændingsevne
Relaterede seriemodeller introduktion

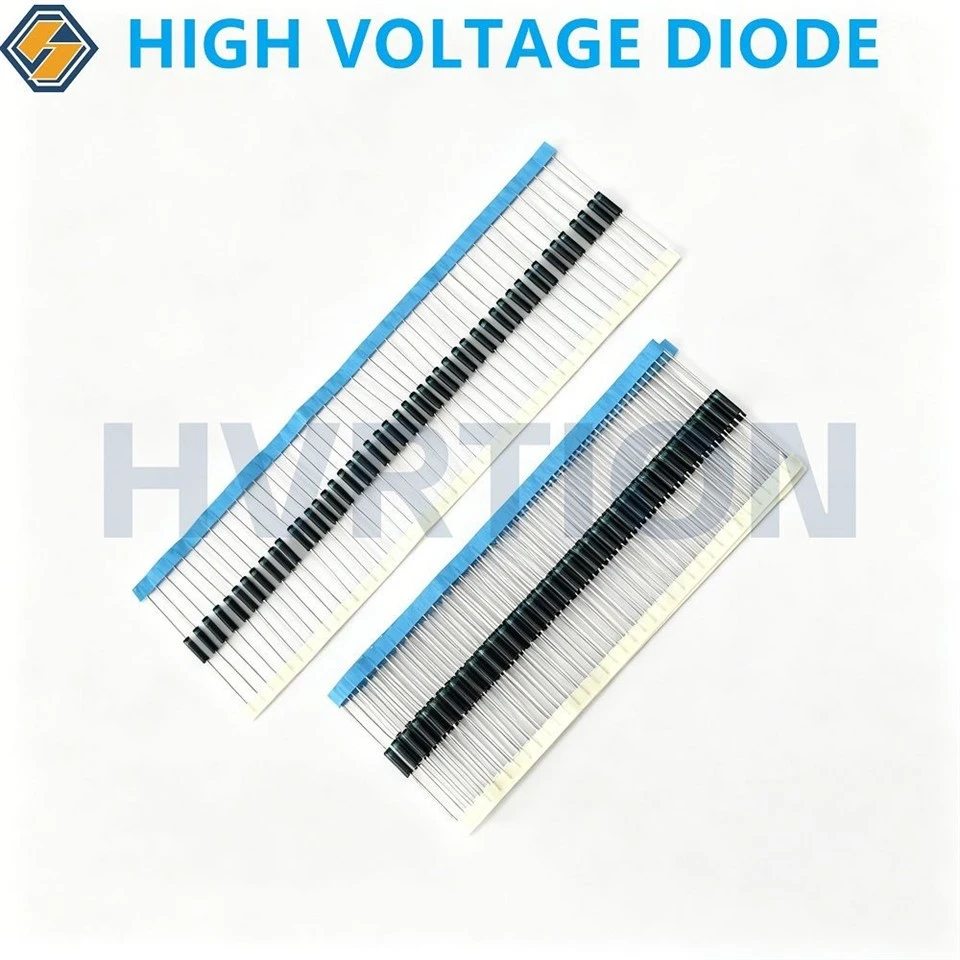

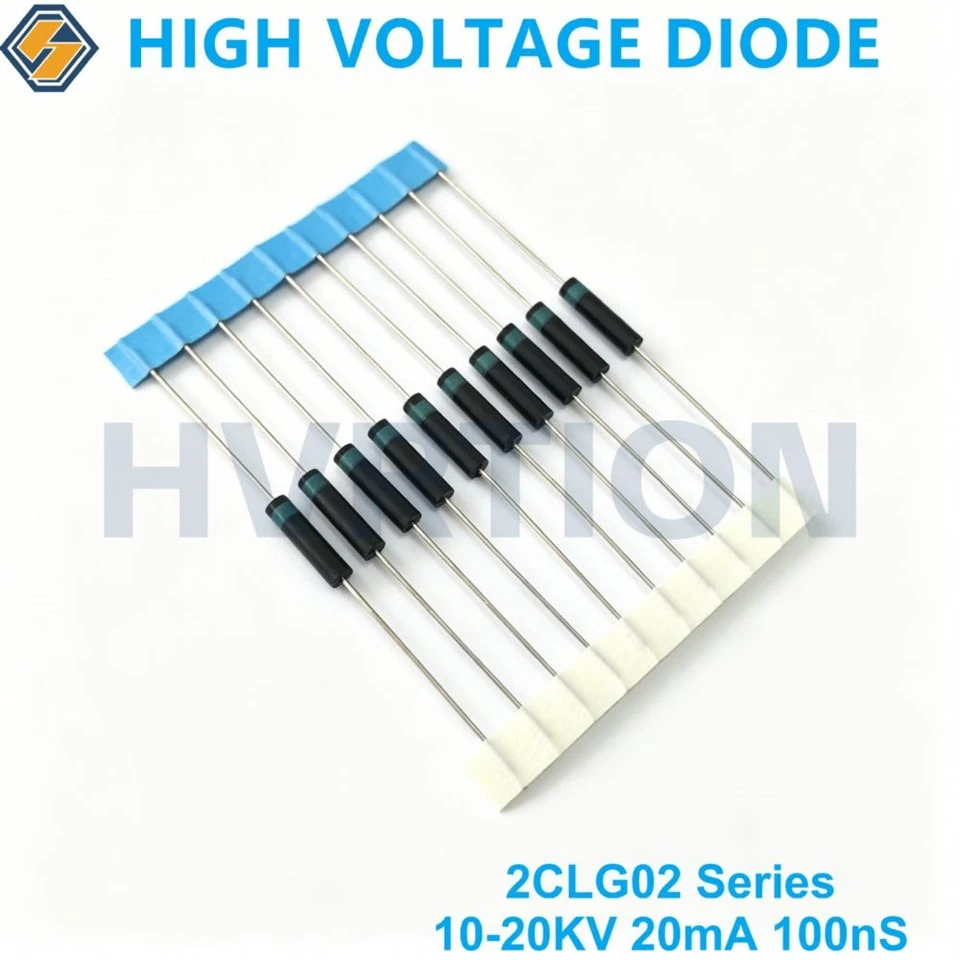

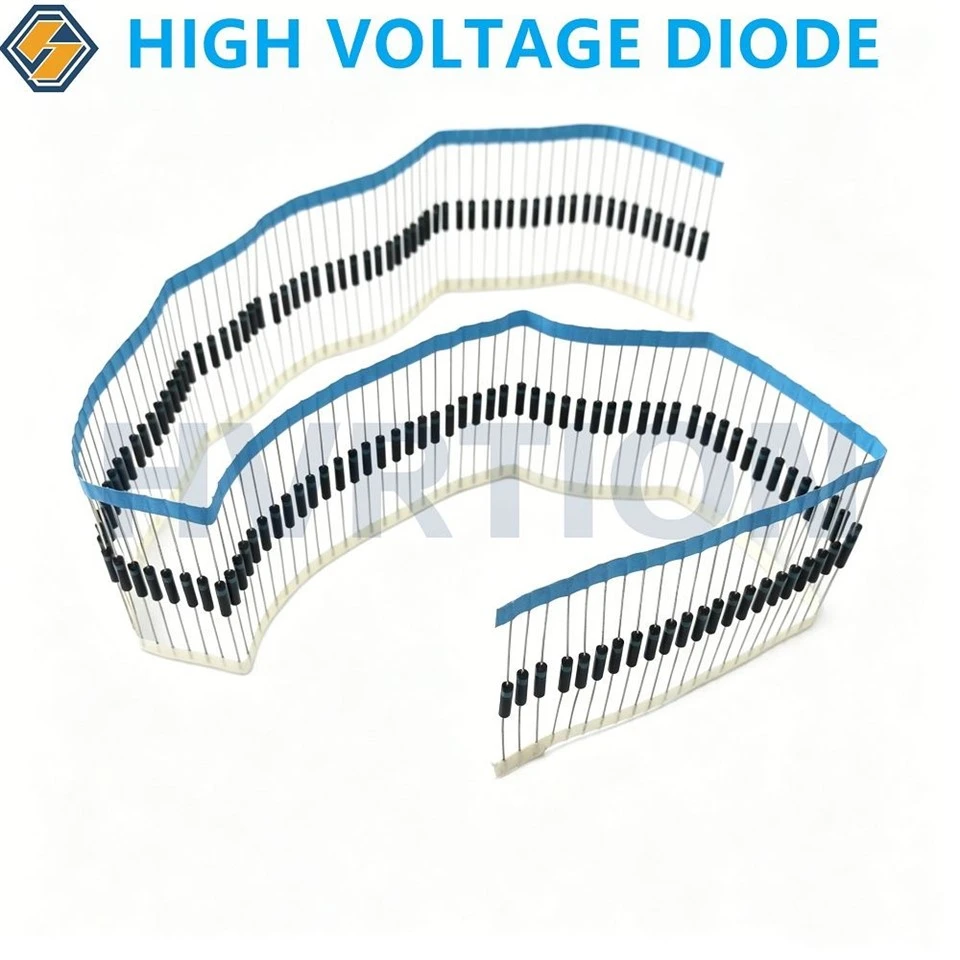

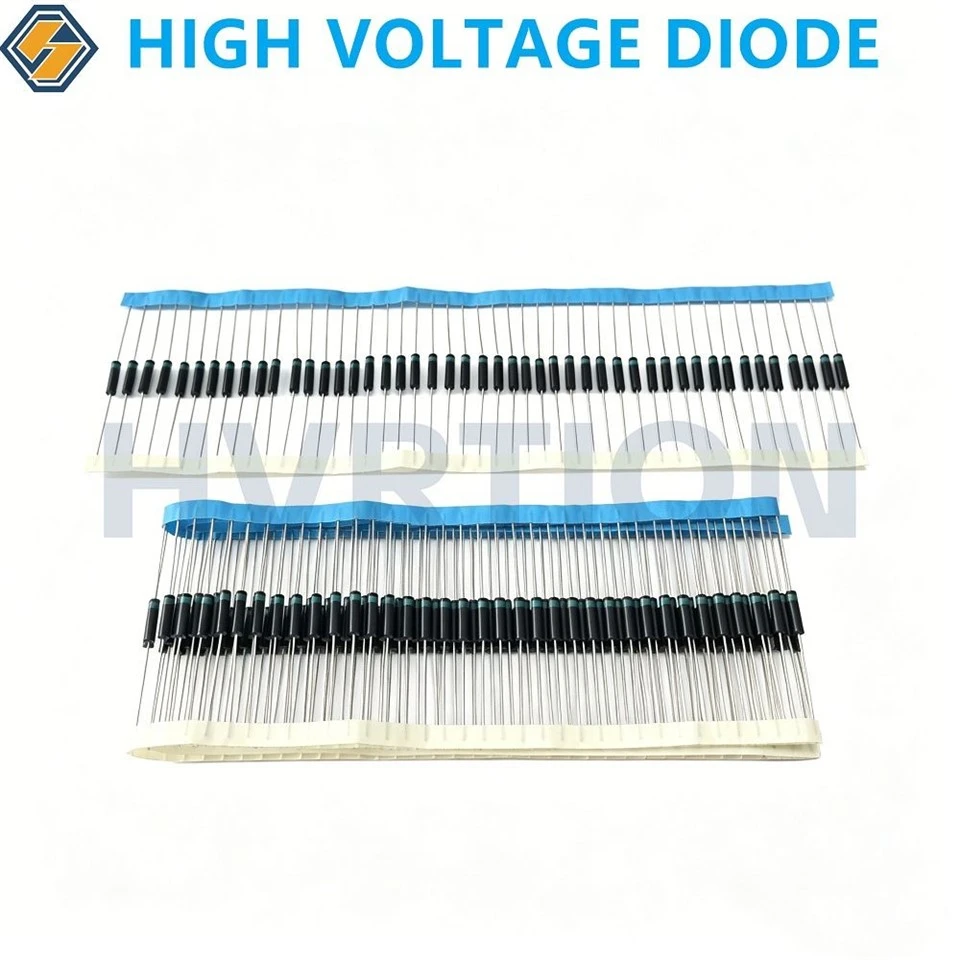

2CLG02-serien tilbyder en bred vifte af gentagne spidsspændinger, fra10kV til30kV, 20mA, afhængig af den specifikke model. Eksempler omfatter:
|
Type |
Nominelle værdier |
Temp. Tilstand |
Elektrisk egenskab |
Dimension |
|||||
|
VRRM |
HVIS(AV) |
IFSM |
Tj |
Tstg |
VFM |
IR1 |
Trr |
φlegeme*L, φbly |
|
|
[IFM=10mA] |
[VRM=VRRM] |
[HVIS=2mA IRM=4mA] |
|||||||
|
KV |
mA |
A |
grad |
grad |
V |
μA |
μS |
mm |
|
|
2CLG0210 |
10 |
20 |
2 |
150 |
-40~+150 |
24 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0212 |
12 |
20 |
2 |
150 |
-40~+150 |
28 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0214 |
14 |
20 |
2 |
150 |
-40~+150 |
32 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0216 |
16 |
20 |
2 |
150 |
-40~+150 |
36 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0218 |
18 |
20 |
2 |
150 |
-40~+150 |
40 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0220 |
20 |
20 |
2 |
150 |
-40~+150 |
45 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0230 |
30 |
20 |
2 |
150 |
-40~+150 |
53 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
Pakkens dispositionsdimensioner |
|
|
|
• Sag: Formstøbt plastikhus • Epoxy opfylder UL 94V-0 brændbarhedsklassificering • Polaritet: Farvebånd angiver katodeenden |
Ansøgninger
- Højspændingsskiftende strømforsyninger-
- Laserpumpe strømforsyninger
- X-strålegeneratorer og medicinsk diagnostisk udstyr
- Radarsender højspændingsenheder-
- Elektrostatiske udskillere (industriel luftrensning)
- Testinstrumenter for høj-spænding
- Partikelacceleratorer og pulsmodulatorer
