Produktoversigt

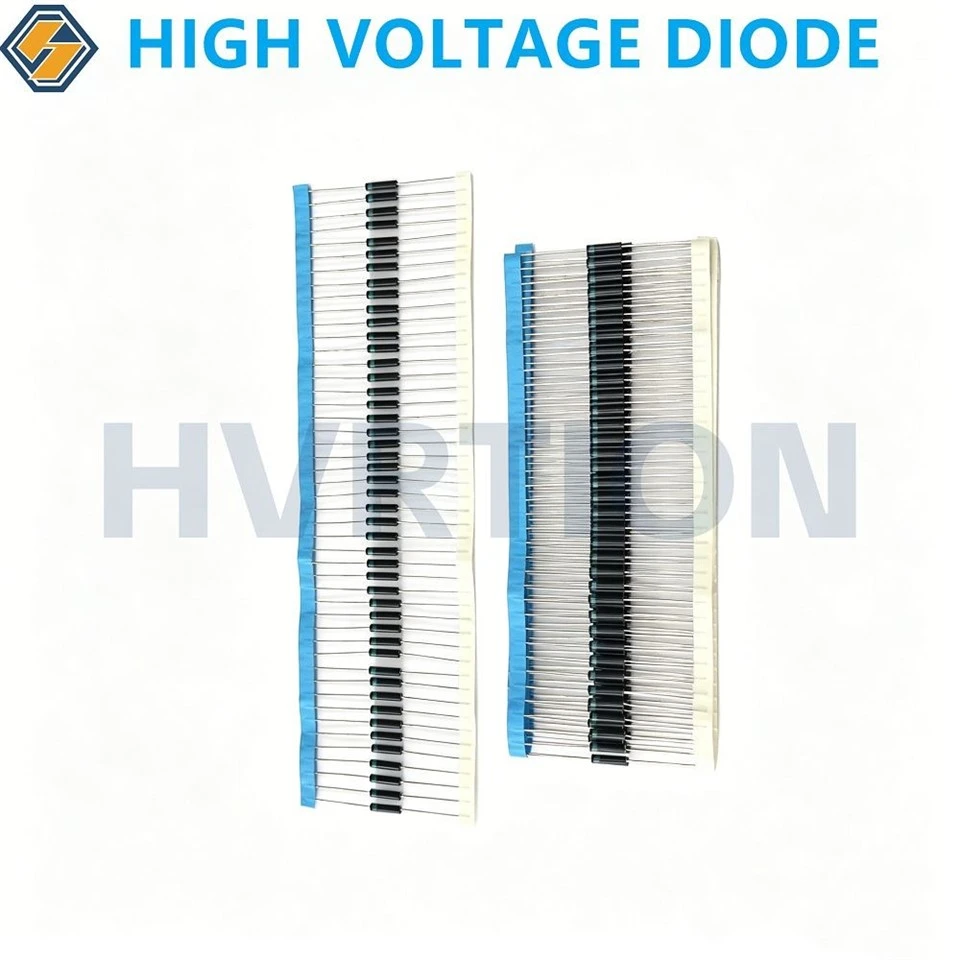

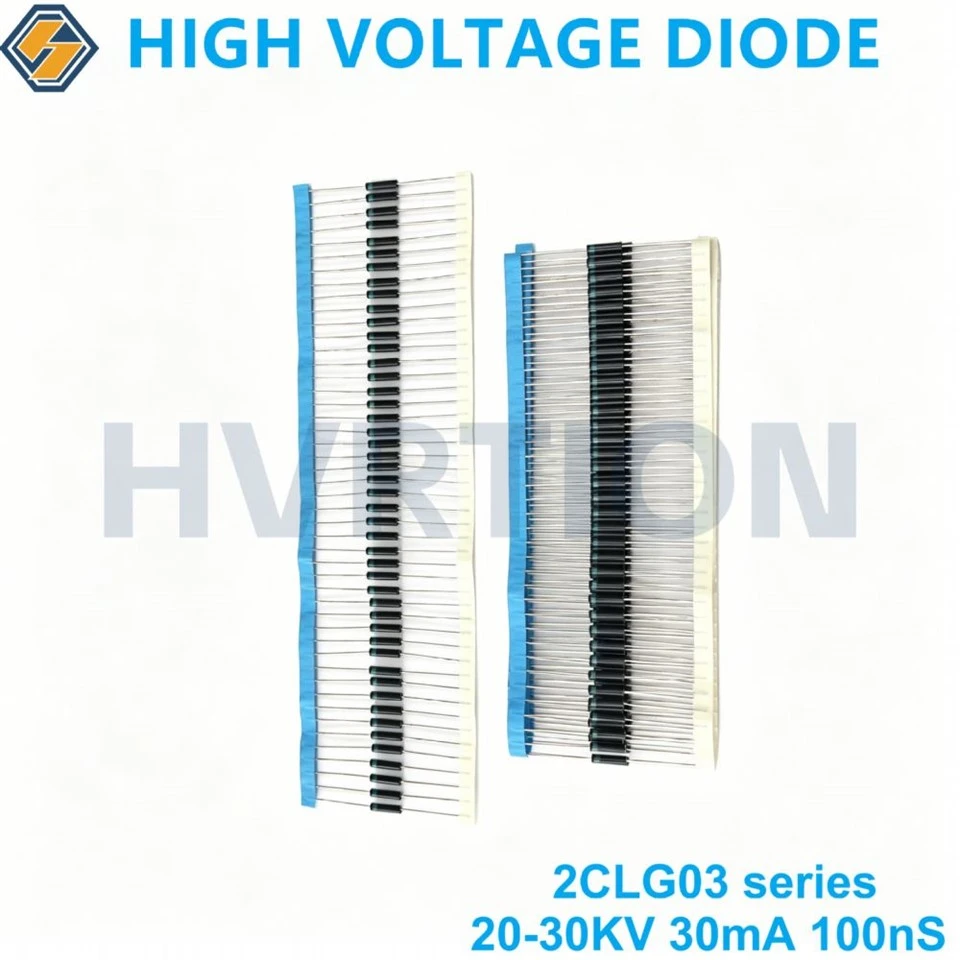

2CLG03 Series High Voltage Rectifier Diode er en høj- siliciumdiodefamilie designet til mellemstrøms højspændingsensretterapplikationer. Serien dækker 20kV, 25kV og 30kV gentagne peak reverse spænding, med en nominel gennemsnitlig fremadgående strøm på 30mA og fremragende overspændingsevne.
Med hurtige gendannelsesegenskaber (trr mindre end eller lig med 100ns), lav omvendt lækstrøm, høj temperaturstabilitet og en robust aksial pakkestruktur, giver 2CLG03-serien pålidelig drift i højspændingseffektkonverteringssystemer.
Produktet er meget udbredt i:
* Højspændingsstrømforsyninger
* X-strålegeneratorer
* Laser strømforsyninger
* Elektrostatisk udstyr
* Industrielle pulsstrømsystemer
* Højspændingsmultiplikatorkredsløb
* Videnskabeligt forskningsudstyr
Nøglefunktioner
Bredt højspændingsområde: 20kV–30kV
2CLG03-serien giver flere spændingsmuligheder:
Model VRRM
2CLG0320 20kV
2CLG0325 25kV
2CLG0330 30kV
Velegnet til forskellige højspændingskredsløbsdesign og systemkrav.
Høj strømkapacitet
* Gennemsnitlig fremstrøm: 30mA
* Overspændingsstrøm: 3A
Giver pålidelig ydeevne under forbigående strømforhold.
Hurtig genopretningsydelse
* Omvendt gendannelsestid: 100 ns
Fordele:
* Lavere koblingstab
* Bedre høj-ydeevne
* Velegnet til puls- og switching af højspændingsapplikationer
Høj temperatur pålidelighed
Serien understøtter:
* Maksimal Junction Temperatur: 150 grader
* Opbevaringstemperatur: -40 grader ~ +150 grader
Velegnet til barske industrielle miljøer.
Lav lækstrøm
* Maksimal omvendt strøm: 2μA
Fordele:
* Forbedret energieffektivitet
* Højere spændingsstabilitet
* Reduceret standby strømtab
Elektriske egenskaber
(Ta=25 grad, maksimale bedømmelser)
|
Type |
Nominelle værdier |
Temp. Tilstand |
Elektrisk egenskab |
Dimension |
|||||
|
VRRM |
HVIS(AV) |
IFSM |
Tj |
Tstg |
VFM |
IR1 |
Trr |
φlegeme*L, φbly |
|
|
[HVIS=HVIS(AV)] |
[VR=VRRM] |
[HVIS=2mA IRM=4mA] |
|||||||
|
KV |
mA |
A |
grad |
grad |
V |
μA |
μS |
mm |
|
|
2CLG0320 |
20 |
30 |
3 |
150 |
-40~+150 |
45 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0325 |
25 |
30 |
3 |
150 |
-40~+150 |
50 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0330 |
30 |
30 |
3 |
150 |
-40~+150 |
53 |
2 |
0.1 |
Φ3*12/Φ0.6 |

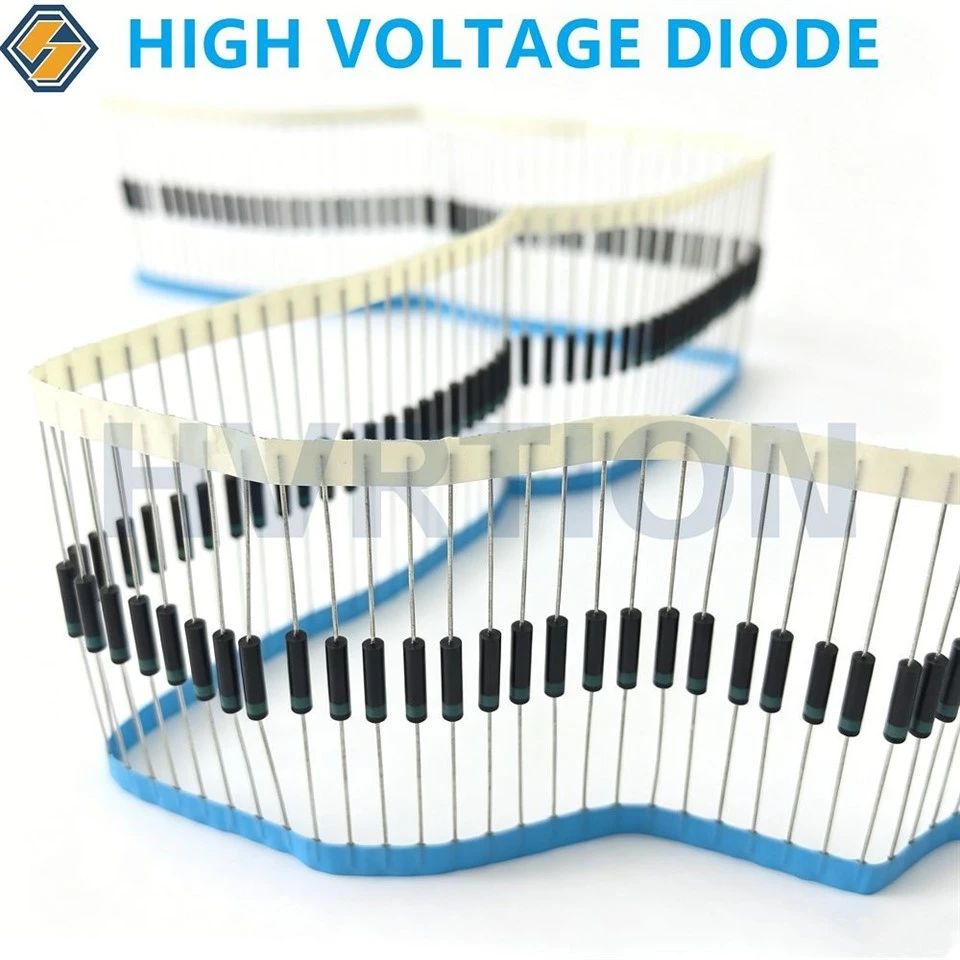

Mekaniske dimensioner
|
Parameter |
Specifikation |
|
Pakketype |
Aksialt bly |
|
Kropsstørrelse |
Φ3 × 12 mm |
|
Blydiameter |
Φ0,6 mm |
|
Monteringstype |
Gennem hul |
|
|
• Sag: Formstøbt plastikhus • Epoxy opfylder UL 94V-0 brændbarhedsklassificering • Polaritet: Farvebånd angiver katodeenden |
Typiske applikationer
1. Højspændingsstrømforsyning
2CLG03-serien er ideel til:
* Højspændings DC ensrettere
* Kondensatoropladningssystemer
* Højspændingstransformatorer
* Industrielle strømforsyningsmoduler
2. X-Ray højspændingsgenerator
Ansøgninger:
* Medicinsk røntgenudstyr
* Industrielle røntgeninspektionssystemer
* Højspændingsrør strømforsyninger
Fordele:
* Stabil højspændingsudgang
* Lav lækstrøm
* Høj pålidelig drift
3. Laserstrømforsyning
Velegnet til:
* CO₂-lasersystemer
* Industrielt laserudstyr
* Puls laser power moduler
Den hurtige gendannelsesydelse hjælper med at forbedre koblingseffektiviteten.
4. Elektrostatisk udstyr
Brugt i:
* Elektrostatiske udskillere
* Elektrostatiske sprøjtesystemer
* Luftrensningsudstyr
5. Spændings multiplikatorkredsløb
Velegnet til:
* Cockcroft-Walton-multiplikatorkredsløb
* Højspændingskaskadegeneratorer
* Pulsspændingsgeneratorer
Produktfordele
|
Feature |
Fordel |
|
20kV–30kV spændingsområde |
Fleksibelt systemdesign |
|
30mA fremstrøm |
Velegnet til industrielle HV-applikationer |
|
3A overspændingsstrøm |
Stærk transient beskyttelse |
|
100ns restitutionstid |
Højfrekvent drift |
|
150 grader Junction Temperatur |
Høj temperatur pålidelighed |
|
Lav lækstrøm |
Stabil højspændingsudgang |
|
Kompakt aksial pakke |
Nem integration |
2CLG03-seriens højspændingsensretterdiode tilbyder 20kV, 25kV og 30kV spændingsklassificeringer med 30mA fremadstrøm, 3A overspændingskapacitet og 100ns hurtig genopretningstid. Designet til røntgenstråler, laserstrømforsyning, industrielle højspændings- og multiplikatorapplikationer.
OEM / Customization Service
Vi leverer professionel højspændingshalvledertilpasning:
✔ Spændingstilpasning: 10kV–100kV
✔ Nuværende tilpasning
✔ Pakketilpasning
✔ Optimering af elektriske parametre
✔ OEM / ODM produktion
2CLG03-serien er en pålidelig løsning til ingeniører, der søger en kompakt, hurtig genopretning, højspændingssilicium ensretterdiode med fremragende temperaturstabilitet og langsigtet-pålidelighed til industrielle højspændingsapplikationer.
