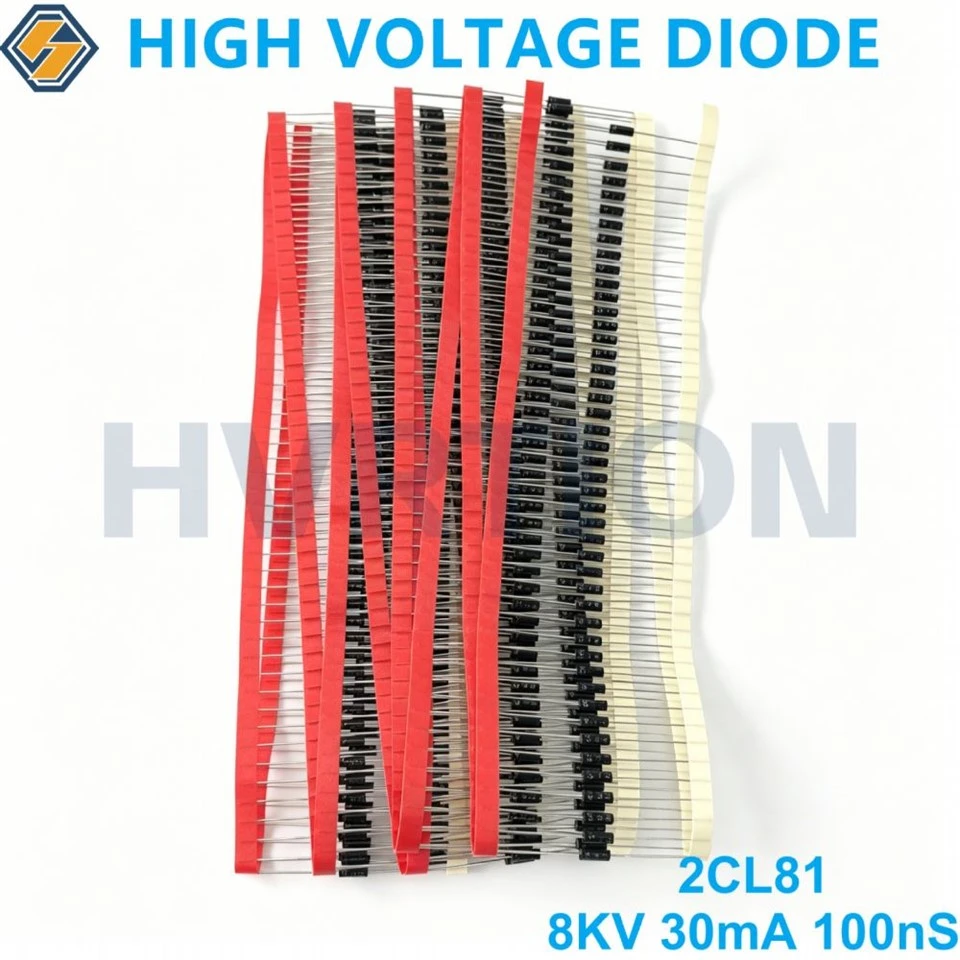

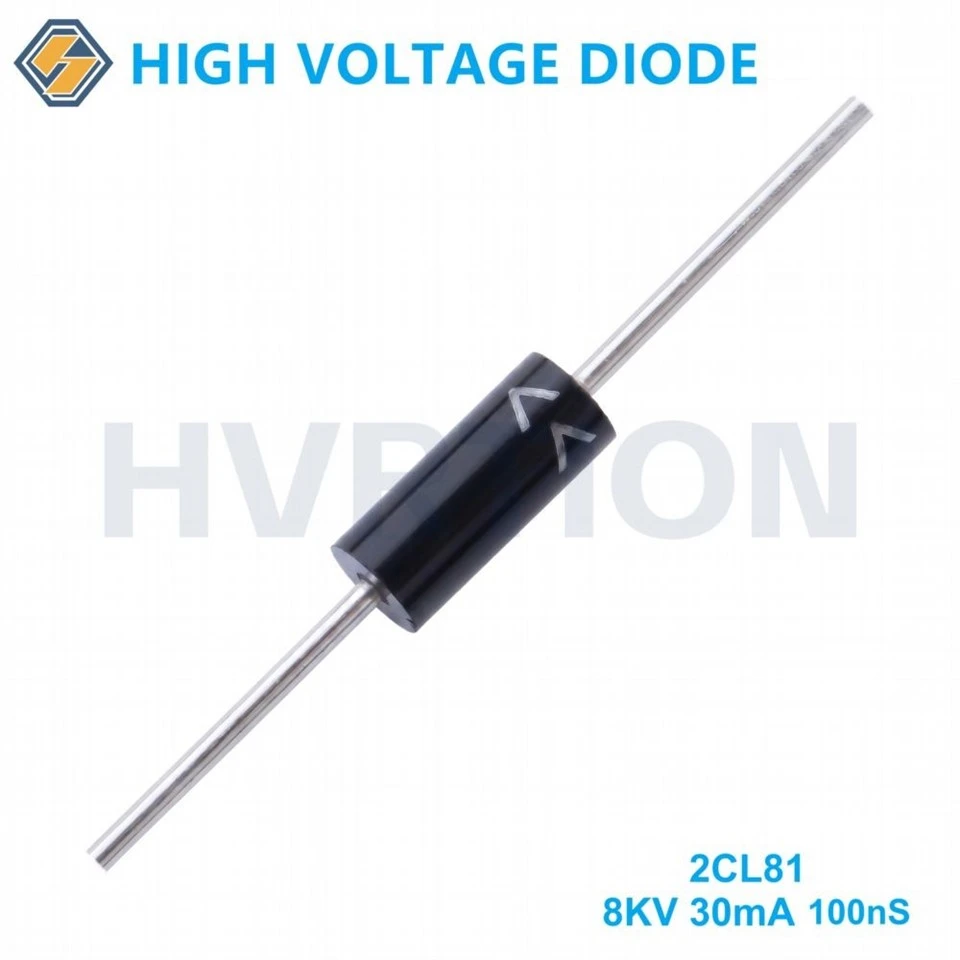

Hurtig genopretning HV ensretterdiode

Elektriske egenskaber

(Tamb=25 grad, medmindre andet er angivet)

Symbol

Forhold

Nominel værdi

Enhed

Gentagende spidsspænding

V_RRM

8

KV

Gennemsnitlig Fremstrøm max.

I_O

@olie T_pause=50 grad

30

mA

Maks. Overspændingsstrøm

I_FSM

3.0

A

Maks. Fremadgående spændingsfald

V_FM

Ta=25 grad

20

V

Maks. Omvendt gendannelsestid

trr

I_F=2mA, I_R=4mA

100

nS

Maks. Omvendt strøm

I_RRM

2.0

μA

Maks. Temperaturkryds

T_J

130

grad

Opbevaringstemperaturområde

Tstg

-40-+130

grad

Pakkens dispositionsdimensioner

Specifikke brugstilfælde

Medicinsk udstyr

• Røntgengeneratorer og billeddannelsessystemer
• Tandrøntgenapparater.-
• CT strømforsyninger
• Defibrillator HV ladekredsløb

Industriel elektronik

• Elektrostatiske udskillere (luftforureningskontrol)
• Ozongeneratorer til vand/luftrensning
• Negative iongeneratorer
• Elektrostatiske belægnings-/malersystemer

Type

Nominelle værdier

Temp. Tilstand

Elektrisk egenskab
[Ta=25grad, alle er maksimale værdier]

Dimension

VRRM

HVIS(AV)

IFSM

Tj

Tstg

VFM

IR1

Trr

φlegeme*L, φbly

[HVIS=HVIS(AV)]

[VR=VRRM]

[IF=2mA IRM=4mA]

KV

mA

A

grad

grad

V

μA

μS

mm

2CL81

8

30

3

120

-40~+120

20

2

0.1

Φ3*8/Φ0.6

2CL82

10

30

3

120

-40~+120

25

2

0.1

Φ3*8/Φ0.6

2CL83

12

30

3

120

-40~+120

28

2

0.1

Φ3*10/Φ0.6

2CL85

16

30

3

120

-40~+120

36

2

0.1

Φ3*12/Φ0.6

2CL87

20

30

3

120

-40~+120

40

2

0.1

Φ3*12/Φ0.6

2CL89

30

30

3

120

-40~+120

46

2

0.1

Φ4.5*15/Φ1.0
