DD serie HV diode

Send forespørgsel
DD serie HV diode
Detaljer

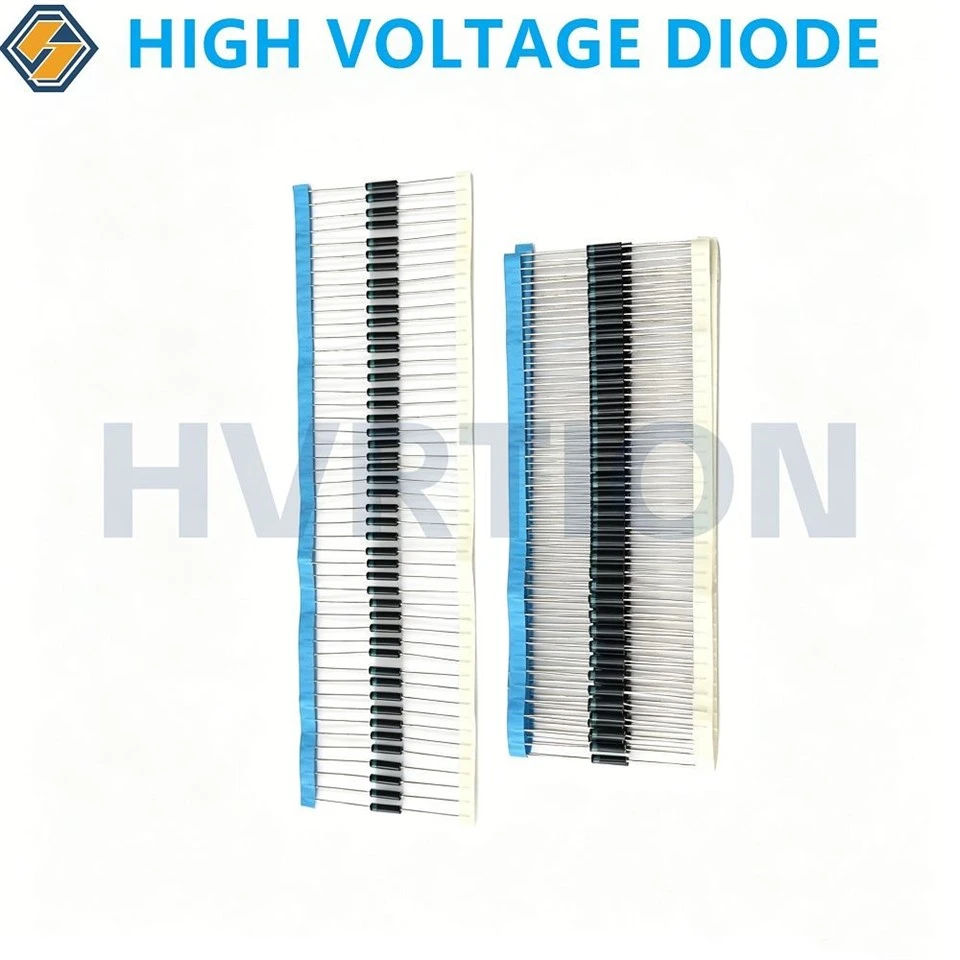

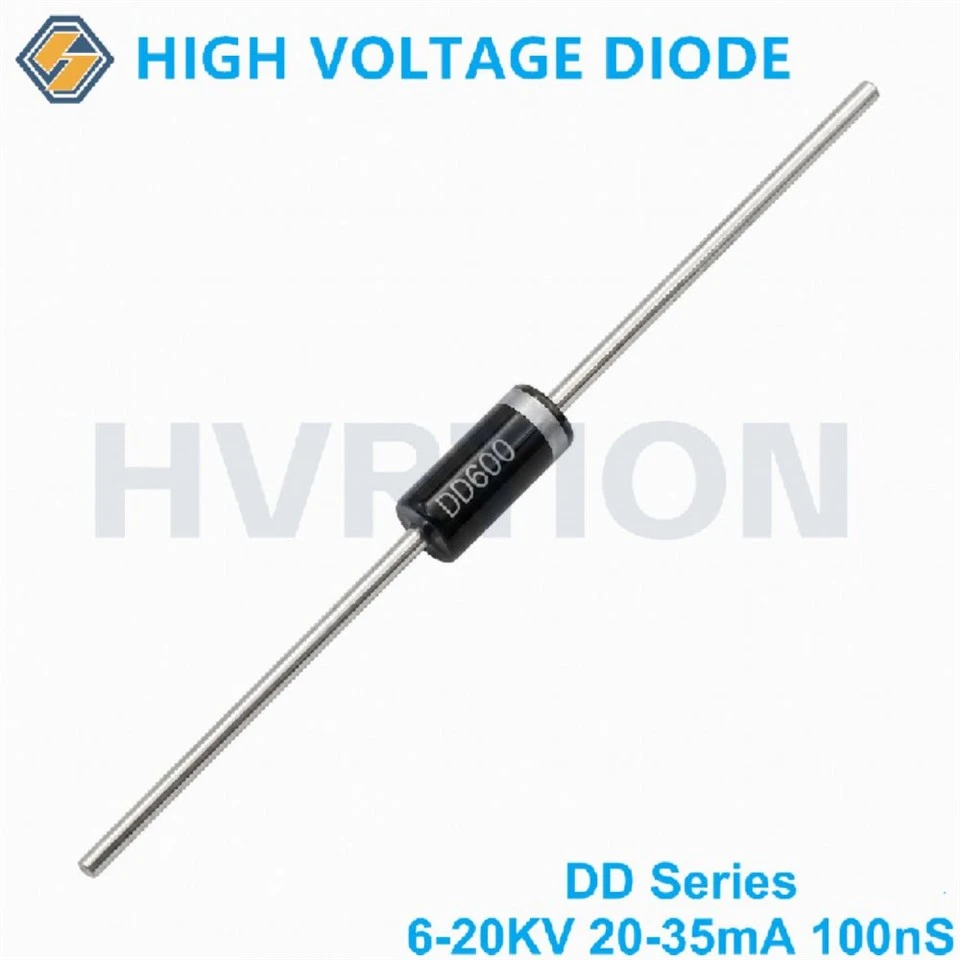

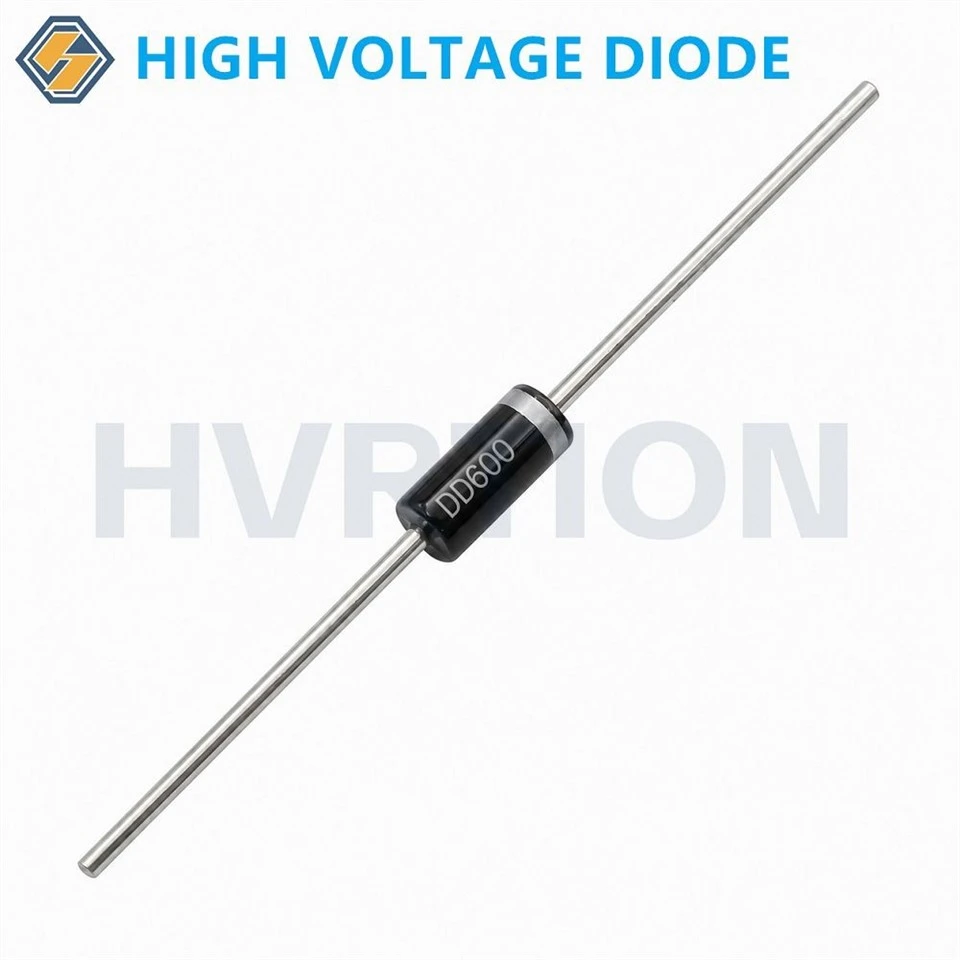

DD Series 6-20KV 20-35mA 80-150nS High Voltage Fast Recovery Diode.
DD-seriens højspændingsdioder er designet til høj-højfrekvente,-højspændingsenretningsapplikationer. Disse dioder, der dækker et spændingsområde fra 6KV til 20KV, fremadgående strøm fra 20mA til 35mA og omvendt genopretningstid så lavt som 80ns, har en kompakt epoxypakke, lavt fremadgående spændingsfald, lav omvendt lækstrøm og fremragende overspændingsevne. De er et ideelt valg til at skifte strømforsyninger, lasersystemer, røntgengeneratorer og meget mere.
Produkt klassificering
20-50mA HV-diode med hurtig gendannelse
Share to
Beskrivelse

Nøglefunktioner

  • Bredt spændings-/strømområde – VRRM 6KV til 20KV, IF(AV) 20mA til 35mA; flere modeller for fleksibelt design
  • Ultra-hurtig gendannelsestid – Trr fra 80 ns til 100 ns, reducerer koblingstab betydeligt og understøtter høj-drift
  • Lav omvendt lækage – fremragende termisk stabilitet
  • Høj overspændingsevne – modstår forbigående overbelastninger
  • Kompakt højspændingspakke-sparer PCB-plads
  • RoHS-kompatibel – blyfri termineringer, miljøvenlige



Hurtig reference tabel



Type

Nominelle værdier

Temp. Tilstand

Elektrisk egenskab
[Ta=25grad, alle er maksimumværdier]

Dimension

VRRM

HVIS(AV)

IFSM

Tj

Tstg

VFM

IR1

Trr

φlegeme*L, φbly

[HVIS=HVIS(AV)]

[VR=VRRM]

[HVIS=2mA IRM=4mA]

KV

mA

A

grad

grad

V

μA

μS

mm

DD600

6

30

1

150

-40~+150

15

2

0.08

φ2.5*6.5/φ0.5

DD800

8

30

1

150

-40~+150

20

2

0.08

φ2.5*6.5/φ0.5

DD900

9

30

1

150

-40~+150

25

2

0.10

φ2.5*6.5/φ0.5

DD1000

10

30

1

150

-40~+150

20

2

0.10

Φ3*12/Φ0.6

DD1200

12

30

1

150

-40~+150

25

2

0.10

Φ3*12/Φ0.6

DD1400

14

30

1

150

-40~+150

30

2

0.10

Φ3*12/Φ0.6

DD1600

16

30

1

150

-40~+150

35

2

0.10

Φ3*12/Φ0.6

DD1800

18

30

1

150

-40~+150

40

2

0.10

Φ3*12/Φ0.6

DD2000

20

30

1

150

-40~+150

40

2

0.08

Φ3*12/Φ0.6



Produktegenskaber



Pakkens dispositionsdimensioner

product-304-130

• Sag: Formstøbt plastikhus

• Epoxy opfylder UL 94V-0 brændbarhedsklassificering

• Polaritet: Farvebånd angiver katodeenden



Fordele




Drop-in erstatning for importerede dele

Sammenlignelig ydeevne til lavere omkostninger
Kompatibel med almindelige højspændingsdiodepakker





Fremragende batch-konsistens

Automatiseret produktion sikrer en stram parameterfordeling





Hurtig prøveunderstøttelse

Tekniske prøver og testrapporter tilgængelige





Ansøgninger

  • Højspændingsskiftende strømforsyninger (HV SMPS)
  • Laserpumpestrømforsyninger (solid state- og fiberlasere)
  • Røntgengeneratorer (medicinsk billeddannelse, industriel NDT)
  • Radarsendere (pulsmodulatorer, HV-enheder)
  • Elektrostatiske udskillere (industriel luftforureningskontrol)
  • Højspændingstestinstrumenter (isolationstestere, HV-sonder)
  • Partikelacceleratorer (pulsstrømforsyninger, HV-modulatorer)



Populære tags: dd serie hv diode, Kina dd serie hv diode producenter, leverandører
