Produktoversigt

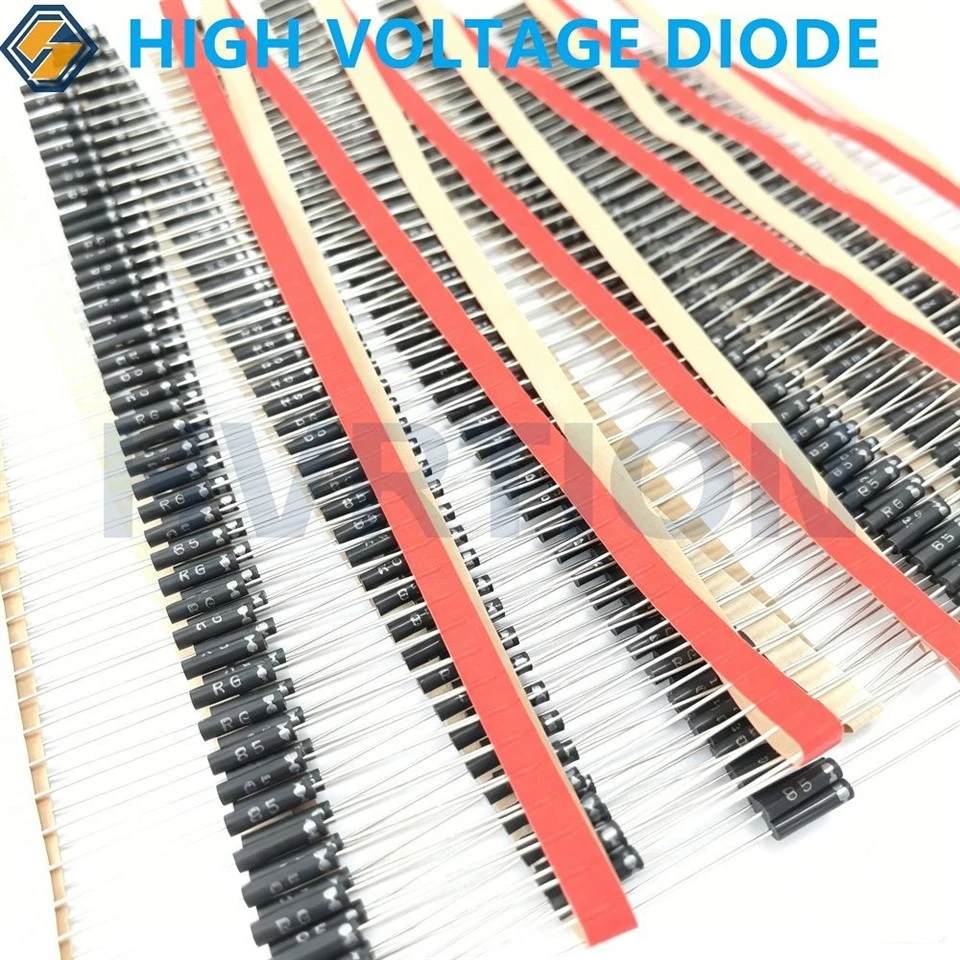

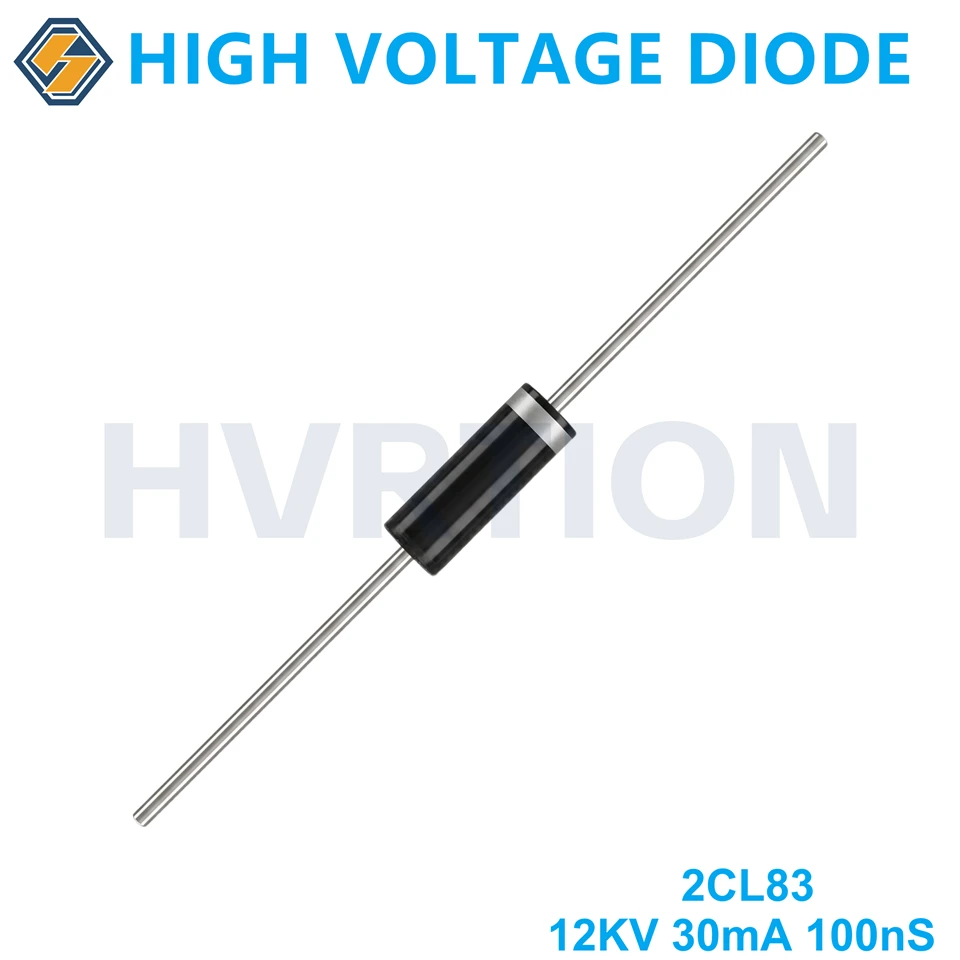

2CL83-højspændingsdioden med hurtig genopretning- er konstrueret til høj-enretning i medicinske, industrielle og videnskabelige applikationer. Med en maksimal omvendt genopretningstid på 120 nS reducerer det koblingstab og varmegenerering i højfrekvente strømforsyninger markant. Den ultra-lave omvendte lækstrøm (mindre end eller lig med 2μA) sikrer præcision i høj{10}}impedanskredsløb, mens den robuste HV-pakke giver pålidelig beskyttelse mod buedannelse og koronaudladning. Denne diode er særligt velegnet til røntgengeneratorer, ozonproduktionssystemer, elektrostatiske udskillere, spændingsmultiplikatorer og strømforsyninger til opladning af kondensatorer. Den fungerer over et bredt temperaturområde fra -40 grader til +125 grader og leverer ensartet ydeevne i barske miljøer."

Typiske kredsløbsroller

Højspændingsretning.-

AC til DC konvertering i HV udgange

Spænding multiplikation

Ensretning af kredsløb i flere-trin

Friløb / snubber

Undertrykkelse af induktivt tilbageslag i HV-transformere

HV fastspænding og beskyttelse

Begrænsende spændingsspidser i følsomme kredsløb

Specifikationer

Elektriske egenskaber (Tamb=25 grad, medmindre andet er angivet)	Symbol	Forhold	Nominel værdi	Enhed
Gentagende spidsspænding	V_RRM		12	KV
Working Peak Reverse Voltage	V_RWM		12	KV
Gennemsnitlig Fremstrøm max.	I_O	@olie T_pause=50 grad	30	mA
Maks. Overspændingsstrøm	I_FSM		3.0	A
Maks. Fremadgående spændingsfald	V_FM	Ta=25 grad	28	V
Maks. Omvendt gendannelsestid	trr	I_F=2mA, I_R=4mA	120	nS
Maks. Omvendt strøm	I_RRM		2.0	μA
Maks. Temperaturkryds	T_J		130	grad
Opbevaringstemperaturområde	Tstg		-40-+150	grad

Pakkens dispositionsdimensioner

product-304-130

SYMBOL	MIN		MAKS
	i	mm	i	mm
B	-	-	0.315	8
C	-	-	0.118	3
A	0.984	25	-	-
D	-	-	0.0236	0.6

Ansøgningsfelt

Specifikke brugstilfælde
Medicinsk udstyr	• Bærbare dentale-røntgengeneratorer • Medicinske røntgenstrømforsyninger • CT-scanner HV-moduler • Defibrillator opladningskredsløb
Industriel elektronik	• Elektrostatiske udskillere (luftforureningskontrol) • Ozongeneratorer til vand/luftrensning • Negative iongeneratorer • Elektrostatiske belægnings- og sprøjtesystemer
HV strømforsyninger	• Høj-strømforsyningsmoduler (HVPS) • Cockcroft-Walton-spændingsmultiplikatorer • Kondensatoropladningsstrømforsyninger • Skift-strømforsyninger (SMPS) til HV
Laser og videnskabelig	• CO₂ laser excitationskredsløb • Pulserende laserstrømforsyninger • Partikelacceleratorer • Massespektrometre
Test & Måling	• HV-isoleringstestere • Dielektriske modstandstestere • HV sonde ensrettere
Forbruger & Andet	• Mikrobølgeovn HV-kredsløb • Luftrensere og ionisatorer • CRT display strømforsyninger

2CL8 serie højspændingsdioder relaterede typer

2CL8-serien, med fokus på 30mA, spændingsområdet er 8-30KV, vurderet Trr er 120nS, følgende er hovedtyperne:

Type	Nominelle værdier			Temp. Tilstand		Elektrisk egenskab [Ta=25grad, alle er maksimumværdier]			Dimension
	VRRM	HVIS(AV)	IFSM	Tj	Tstg	VFM	IR1	Trr	*φlegemeL, φbly**
	VRRM	HVIS(AV)	IFSM	Tj	Tstg	[HVIS=HVIS(AV)]	[VR=VRRM]	[IF=2mA IRM=4mA]	*φlegemeL, φbly**
	KV	mA	A	grad	grad	V	μA	μS	mm

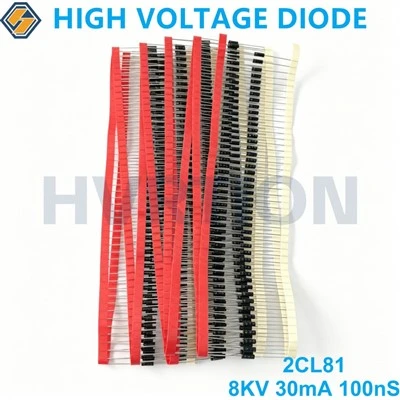

2CL81	8	30	3	120	-40~+120	20	2	0.1	Φ3*8/Φ0.6
2CL82	10	30	3	120	-40~+120	25	2	0.1	Φ3*8/Φ0.6
2CL83	12	30	3	120	-40~+120	28	2	0.1	Φ3*10/Φ0.6
2CL85	16	30	3	120	-40~+120	36	2	0.1	Φ3*12/Φ0.6

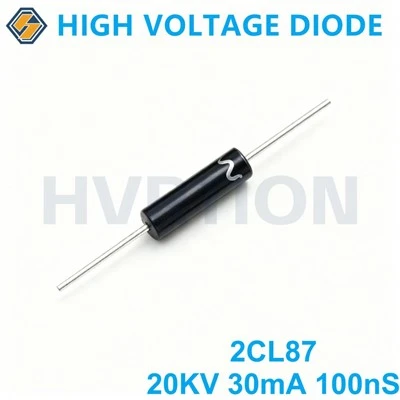

2CL87	20	30	3	120	-40~+120	40	2	0.1	Φ3*12/Φ0.6

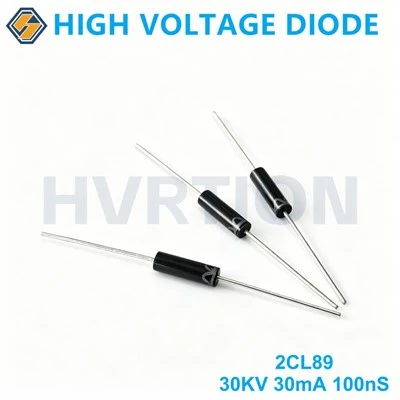

2CL89	30	30	3	120	-40~+120	46	2	0.1	Φ4.5*15/Φ1.0
